AES/AP-3F

792,16

Close
Price Summary
  • 792,16
  • 792,16
  • 792,16
Stokta Var
Kısa Açıklama:

M8 SILINDIRIK MINYATÜR ENDÜKTIF SENSÖRLER

  • Minyatür boyutlar: M8 x 20 mm (kablo) / 30 mm (fiş) uzunluk
  • Çalışma voltajı: 10…30 Vcc
  • Çıkış akımı: 100 mA
  • LED çıkış göstergesi
  • Elektrik hasarlarına karşı tamamen korumalı
  • Kablo ve fiş M8 çıkışı
  • Paslanmaz çelik gövde





Açıklama

AES/AP-3F

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi 2 mm
Çalışma mesafesi 0…1,62mm
Standart hedef 8x8mm FE360
Düzeltme faktörü bakır: %0,15 ± %10 / alüminyum: %0,15 ± %10 / pirinç: %0,21 ± %10 / paslanmaz çelik: %0,56 ± %10
Sr’nin termal kayması < %10
Tekrar Doğruluğu < %5 (UB 24V Ta=23°C ±5°C)
Histerezis %1…20

Başvuru

Tanım M8 mini gömme montaj
Fonksiyonlar Yakınlık

Çıktılar

Çıkış türü PNP
Çıkış Fonksiyonu HAYIR
Frekans değiştirme 7kHz

Elektriksel veri

Çalışma gerilimi 10…30VDC
Yüksüz besleme akımı ≤ 10mA
Yük akımı ≤ 100mA
Kaçak akım ≤ 10μA
Çıkış voltajı düşüşü ≤ 1,5V @100mA
Maksimum dalgalanma içeriği ≤ %10
LED göstergeler Sarı LED çıkış durumu
Kullanılabilirlikten önceki zaman gecikmesi ≤ 50ms
Kısa devre koruması Evet
Ters Polarite Koruması Evet
Darbeli Aşırı Gerilim Koruması Evet
Endüktif yüklere karşı koruma Evet

Mekanik Veri

Montaj Korumalı
Boyutlar M8 x 1 / U = 29,4mm
Ağırlık 4g
Ev materyalleri AISI 303 Paslanmaz Çelik
Bağlantılar M8 Fiş
Aktif Kafa Malzemesi PBT
Sıkma torku 5Nm
Çalışma sıcaklığı -25°C…+70°C
Malzeme AISI303 Paslanmaz Çelik
Çap/Boyut M8

Test/Onaylar

Onaylar CE cULus
EMC uyumluluğu IEC 60947-5-2
Şoklar ve titreşimler Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27
Koruma derecesi IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar 2 somun M8x1

Genel Veriler

Boyutlar M8 x 1 / U = 29,4mm
Çalışma sıcaklığı -25°C…+70°C
Mekanik Koruma IP67



Bağlantılar

Bağlantılar

BAĞLANTILARIN ELEKTRIK ŞEMALARI

BAĞLAYICI

Ölçü

Ölçü

Boyut (mm)

Kurulum

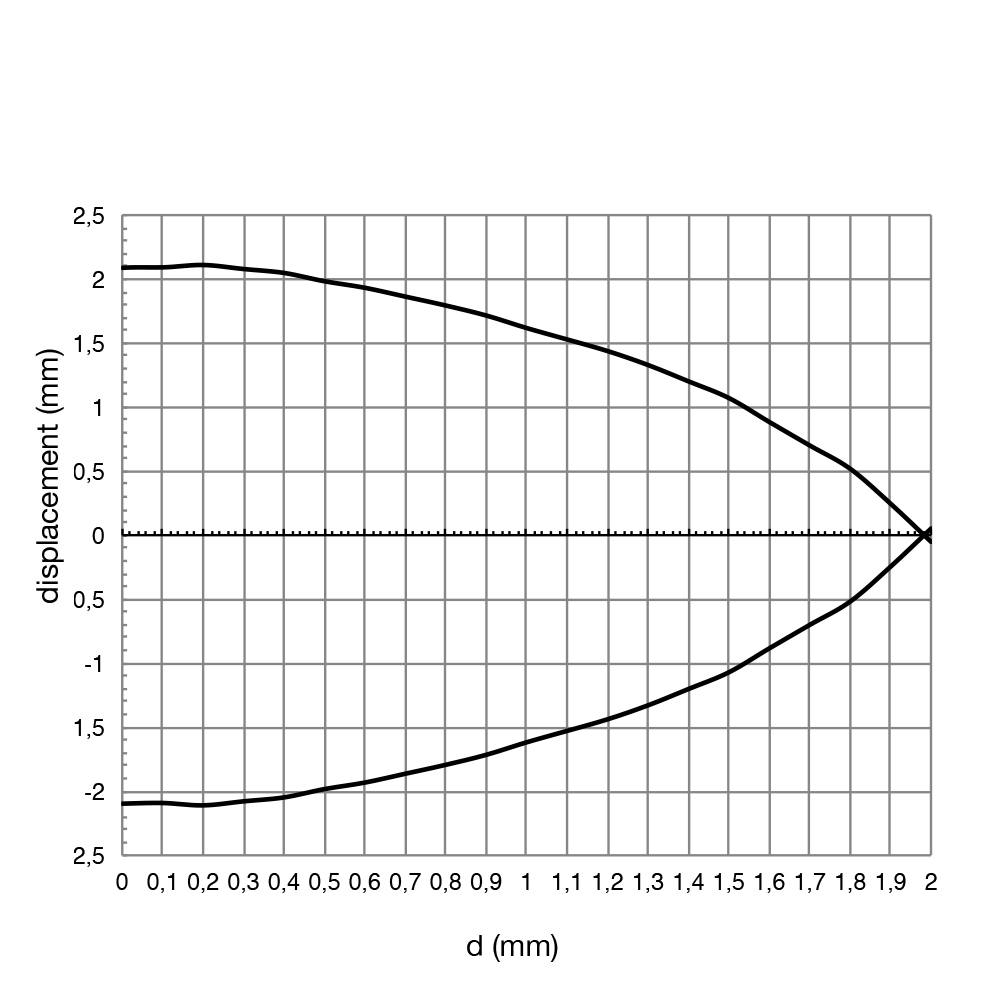

Tepki Eğrileri
