AA1/AN-3A

Stokta Var
Kısa Açıklama:

Ind.d3,NPN-NO,Kablo,Sch-LD

Ø 3 SILINDIRIK MINYATÜR ENDÜKTIF SENSÖR

  • Tam silindirik ultra minyatür endüktif sensör serisi Ø 3
  • IP67 koruma derecesi





Açıklama

AA1/AN-3A

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi 1 mm
Çalışma mesafesi 0…0,81mm
Standart hedef 3x3mm FE360
Düzeltme faktörü bakır: %0,33 ± %10 / alüminyum: %0,29 ± %10 / pirinç: %0,35 ± %10 / paslanmaz çelik: %0,71 ± %10
Sr’nin termal kayması < %10
Tekrar Doğruluğu < %5 (UB 24V Ta=23°C ±5°C)
Histerezis %1…20

Başvuru

Tanım Ø3 standart gömme montaj
Fonksiyonlar Yakınlık

Çıktılar

Çıkış türü NPN
Çıkış Fonksiyonu HAYIR
Frekans değiştirme 3,5kHz

Elektriksel veri

Çalışma gerilimi 10…30VDC
Yüksüz besleme akımı ≤ 10mA
Yük akımı ≤ 100mA
Kaçak akım ≤ 10μA
Çıkış voltajı düşüşü ≤ 1,5V @100mA
Maksimum dalgalanma içeriği ≤ %10
LED göstergeler Sarı LED çıkış durumu
Kullanılabilirlikten önceki zaman gecikmesi ≤ 50ms
Kısa devre koruması Evet
Ters Polarite Koruması Evet
Darbeli Aşırı Gerilim Koruması Evet
Endüktif yüklere karşı koruma Evet

Mekanik Veri

Montaj Korumalı
Boyutlar Ø3 / Uzunluk = 22mm
Ağırlık 30g
Ev materyalleri AISI303 Paslanmaz Çelik
Bağlantılar 2 m PUR Kablo
Aktif Kafa Malzemesi PBT
Çalışma sıcaklığı -25°C…+70°C
Malzeme AISI303 Paslanmaz Çelik
Çap/Boyut Ø3

Test/Onaylar

Onaylar CE UL
EMC uyumluluğu IEC 60947-5-2
Şoklar ve titreşimler Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27
Koruma derecesi IP67

Genel Veriler

Boyutlar Ø3 / Uzunluk = 22mm
Çalışma sıcaklığı -25°C…+70°C
Mekanik Koruma IP67
Bağlantılar

Bağlantılar

BAĞLANTILARIN ELEKTRIK ŞEMALARI

Ölçüler

Ölçüler

Boyut (mm)

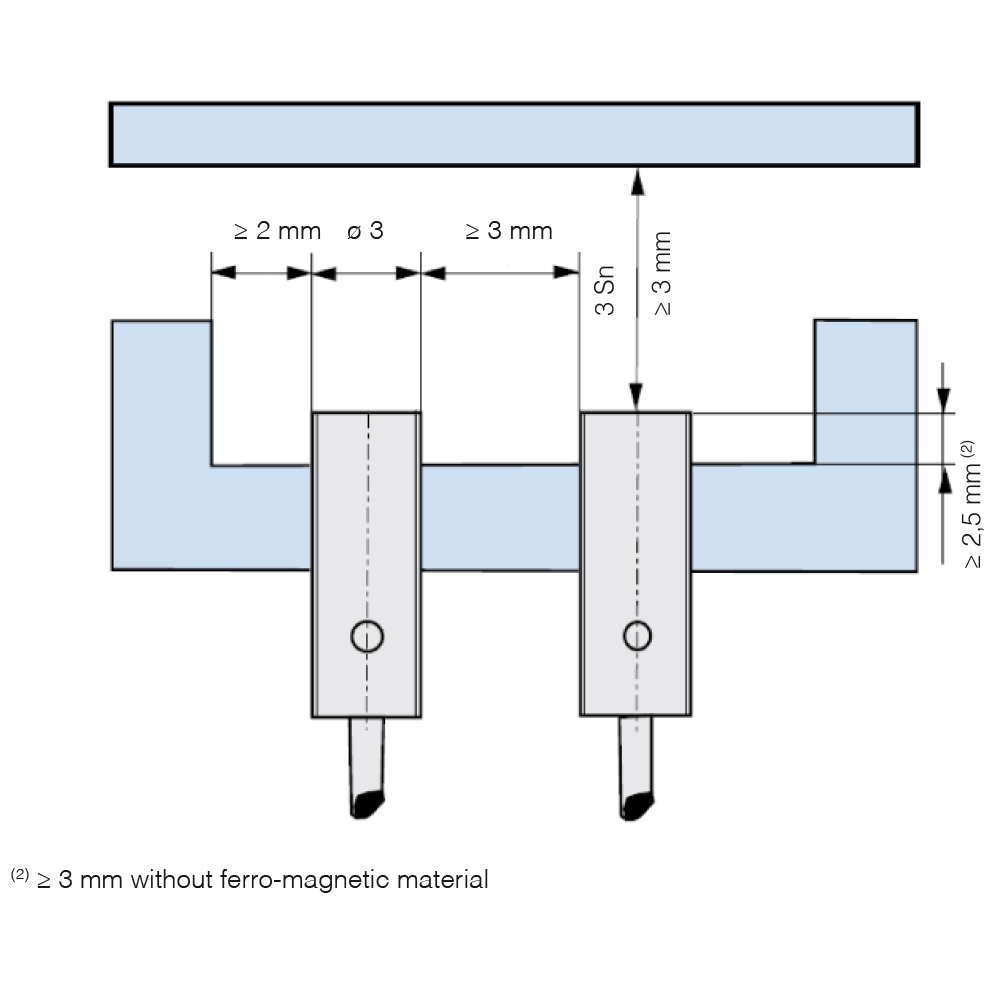

Kurulum

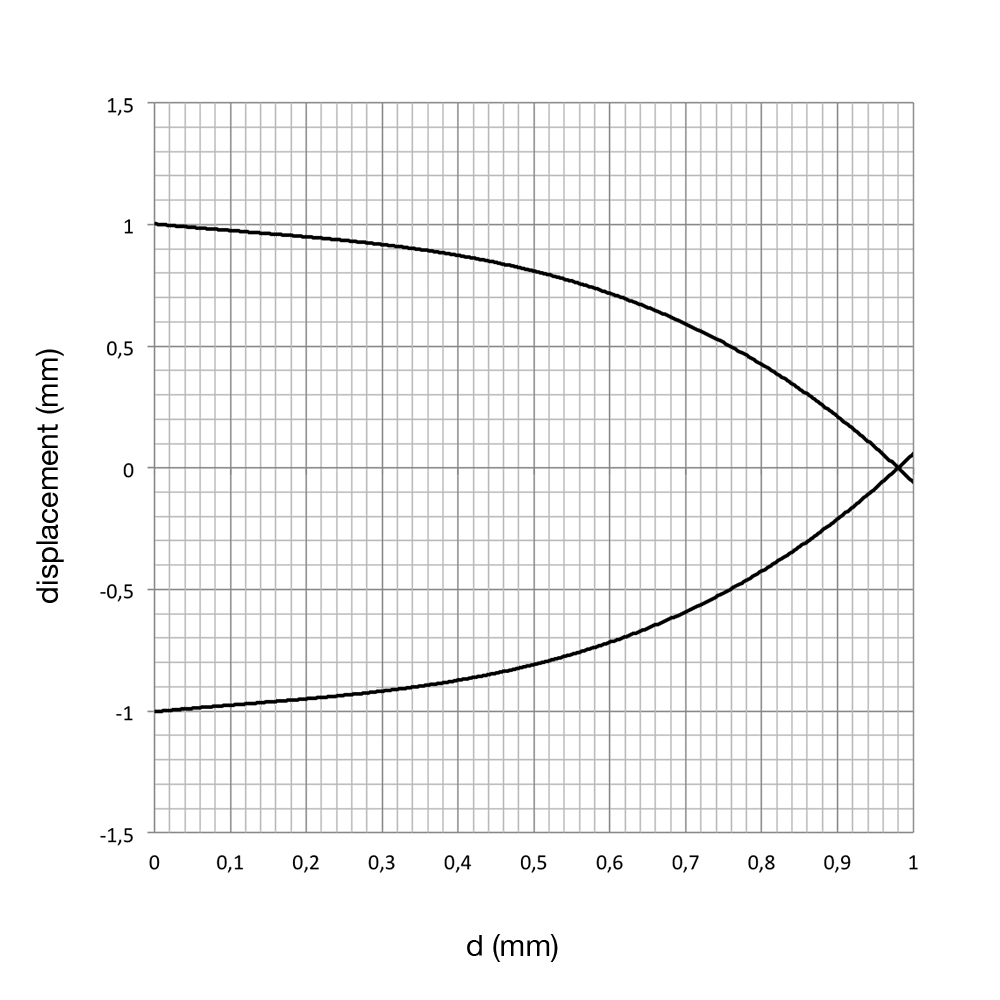

Tepki Eğrileri

Datasheet

Datasheet
