AK1/AP-3A

Stokta Var
Kısa Açıklama:

M18 SILINDIRIK ENDÜKTIF SENSÖRLER

  • Geniş model yelpazesi: standart, uzun mesafe
  • Çıkış: kablo, M12 ve fiş kablo çıkışı
  • 2, 3 ve 4 kablolu modeller
  • ATEX modelleri, kat. 3, istek üzerine mevcuttur
  • Tamamlayıcı çıkışlı modeller (NO+NC)



Açıklama

AK1/AP-3A

Kurulum Klavuzu

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi 8 mm
Çalışma mesafesi 0…6,48mm
Standart hedef 24x24mm FE360
Düzeltme faktörü bakır: 0,40 / alüminyum: 0,45 / pirinç: 0,50 / paslanmaz çelik: 0,75
Sr’nin termal kayması < %10
Tekrar Doğruluğu < %5 (UB 24V Ta=23°C ±5°C)
Histerezis %1…20

Başvuru

Tanım M18 standart gömme montaj
Fonksiyonlar Yakınlık

Çıktılar

Çıkış türü PNP
Çıkış Fonksiyonu HAYIR
Frekans değiştirme 300 Hz

Elektriksel veri

Çalışma gerilimi 10…30VDC
Yüksüz besleme akımı ≤ 20mA
Yük akımı ≤ 400mA
Kaçak akım ≤ 10μA
Çıkış voltajı düşüşü ≤ 1V @400mA
Maksimum dalgalanma içeriği ≤ %10
LED göstergeler Sarı LED çıkış durumu
Kullanılabilirlikten önceki zaman gecikmesi ≤ 50ms
Kısa devre koruması Evet
Ters Polarite Koruması Evet
Darbeli Aşırı Gerilim Koruması Evet
Endüktif yüklere karşı koruma Evet

Mekanik Veri

Montaj Korumalı
Boyutlar M18 x 1 / U = 50mm
Ağırlık 130g
Ev materyalleri Nikel kaplamalı pirinç
Bağlantılar 2m PVC Kablo
Aktif Kafa Malzemesi PBT
Sıkma torku 25Nm
Çalışma sıcaklığı -25°C…+70°C
Malzeme Nikel kaplamalı pirinç
Çap/Boyut M18

Test/Onaylar

Onaylar CE UR
EMC uyumluluğu IEC 60947-5-2
Şoklar ve titreşimler Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27
Koruma derecesi IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar 2 somun M18x1

Genel Veriler

Boyutlar M18 x 1 / U = 50mm
Çalışma sıcaklığı -25°C…+70°C
Mekanik Koruma IP67
Bağlantılar

Bağlantılar

BAĞLANTILARIN ELEKTRIK ŞEMALARI

Çizimler

Çizimler

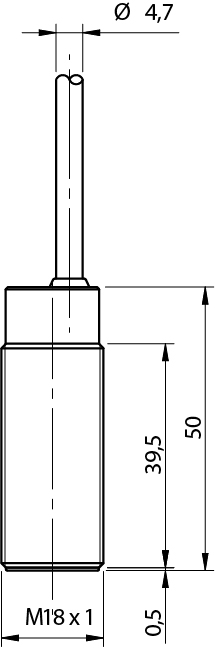

Boyut (mm)

Kurulum

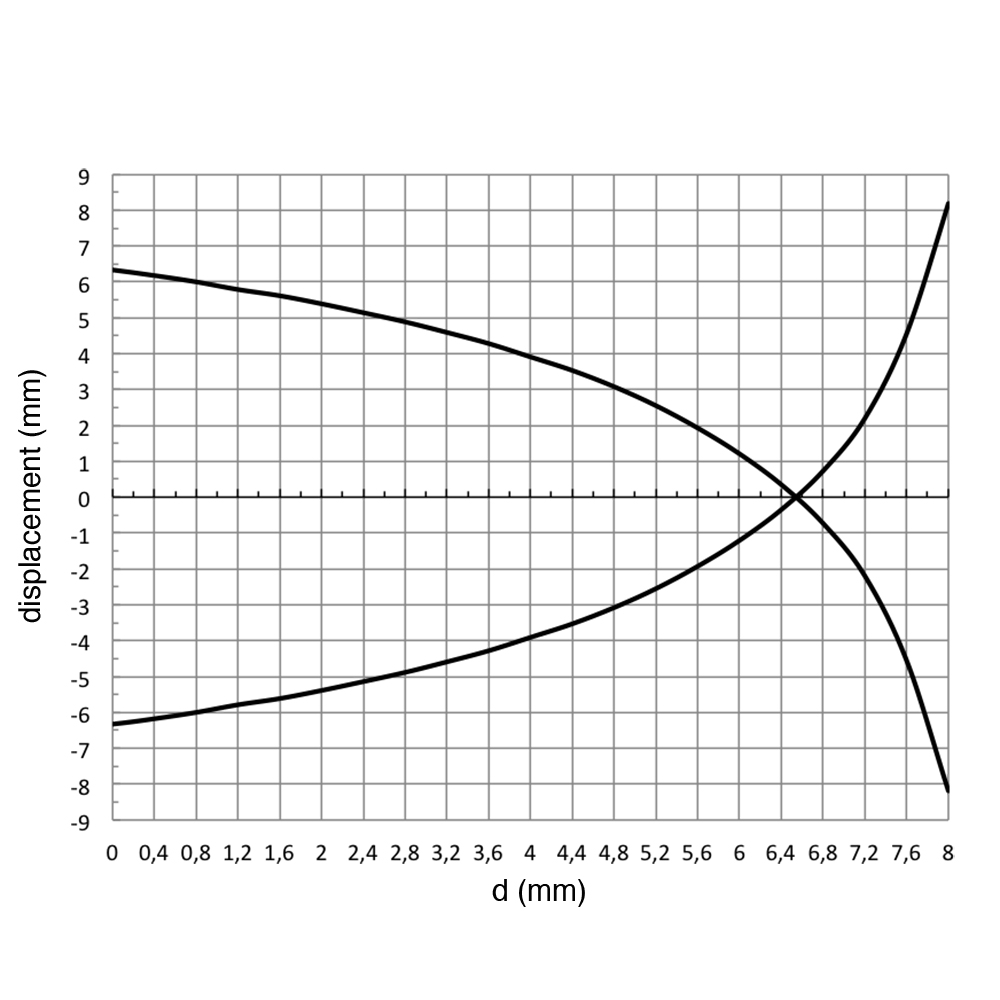

Tepki Eğrileri
