Data Sensing AC1/AP-1A
TEKNIK ÖZELLIKLER
Algılama özellikleri
| Nominal algılama mesafesi | 0,8 mm | |
| Çalışma mesafesi | 0…0,65mm | |
| Standart hedef | 4x4mm FE360 | |
| Düzeltme faktörü | bakır: %0,28 ± %10 / alüminyum: %0,21 ± %10 / pirinç: %0,32 ± %10 / paslanmaz çelik: %0,63 ± %10 | |
| Sr’nin termal kayması | < %10 | |
| Tekrar Doğruluğu | < %5 (UB 24V Ta=23°C ±5°C) | |
| Histerezis | %1…20 | |
Başvuru
| Tanım | Ø4 standart gömme montaj | |
| Fonksiyonlar | Yakınlık | |
Çıktılar

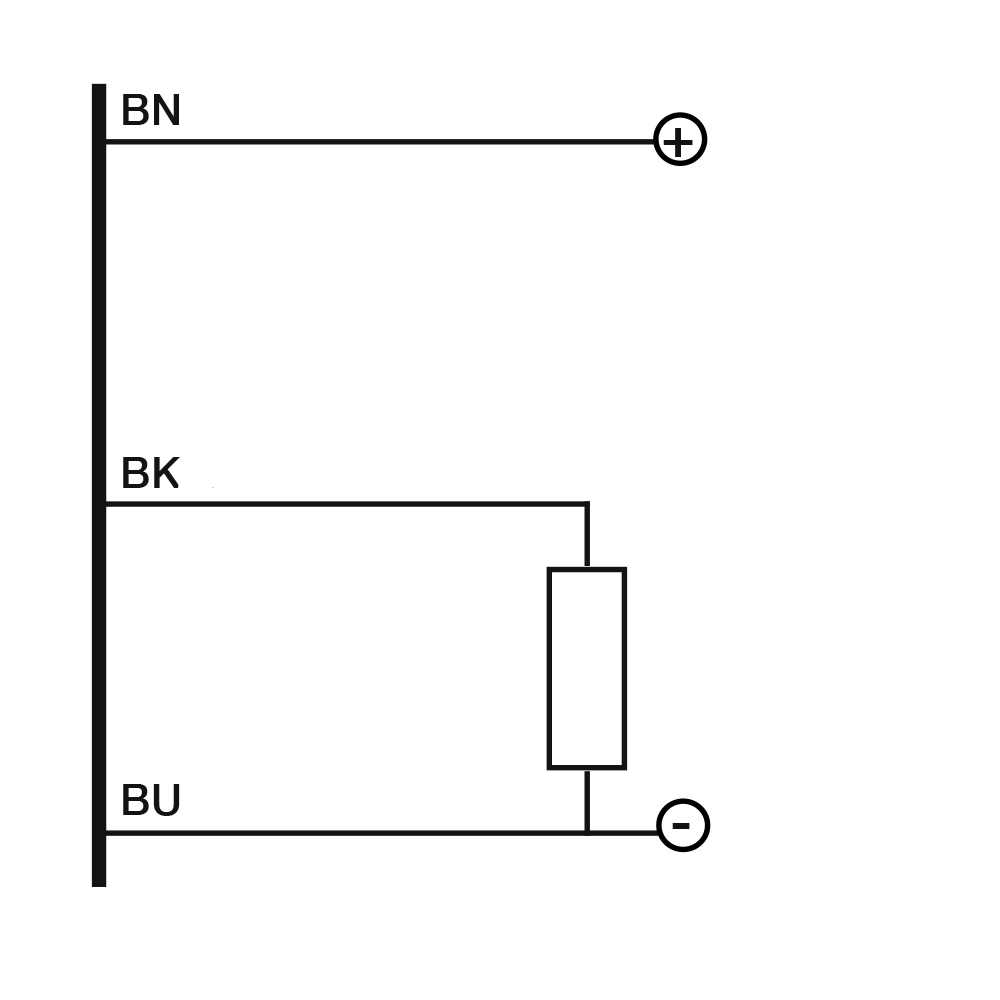

| Çıkış türü | PNP | |
| Çıkış Fonksiyonu | HAYIR | |
| Frekans değiştirme | 5kHz | |
Elektriksel veri
| Çalışma gerilimi | 10…30VDC | |
| Yüksüz besleme akımı | ≤ 10mA | |
| Yük akımı | ≤ 100mA | |
| Kaçak akım | ≤ 10μA | |
| Çıkış voltajı düşüşü | ≤ 1,5V @100mA | |
| Maksimum dalgalanma içeriği | ≤ %10 | |
| LED göstergeler | Sarı LED çıkış durumu | |
| Kullanılabilirlikten önceki zaman gecikmesi | ≤ 50ms | |
| Kısa devre koruması | Evet | |
| Ters Polarite Koruması | Evet | |
| Darbeli Aşırı Gerilim Koruması | Evet | |
| Endüktif yüklere karşı koruma | Evet | |
Mekanik Veri

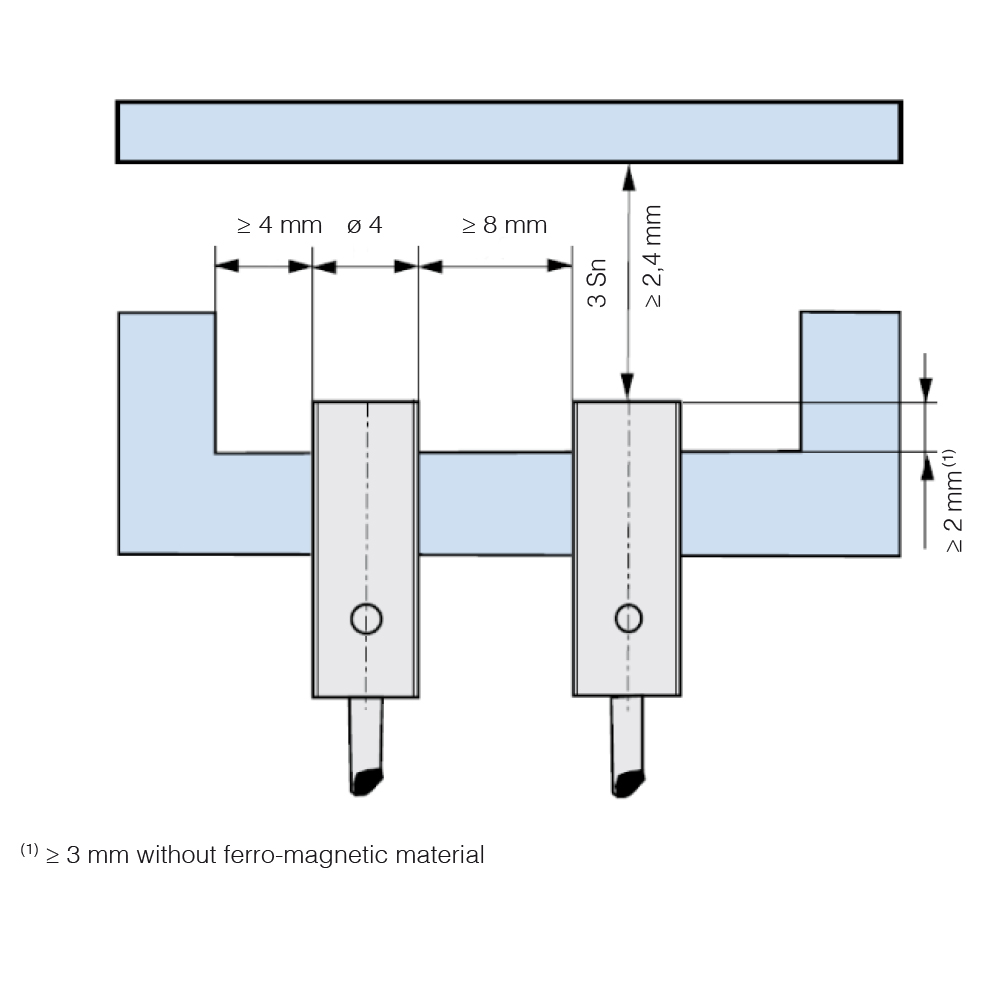

| Montaj | Korumalı | |

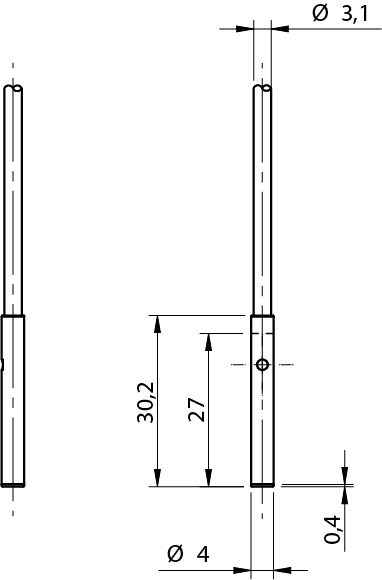

| Boyutlar | Ø4 / U = 30,2mm | |
| Ağırlık | 30g | |
| Ev materyalleri | AISI303 Paslanmaz Çelik | |
| Bağlantılar | 2m PVC Kablo | |
| Aktif Kafa Malzemesi | PBT | |
| Çalışma sıcaklığı | -25°C…+70°C | |
| Malzeme | AISI303 Paslanmaz Çelik | |
| Çap/Boyut | Ø4 | |
Test/Onaylar
| Onaylar | CE cULus | |
| EMC uyumluluğu | IEC 60947-5-2 | |
| Şoklar ve titreşimler | Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27 | |
| Koruma derecesi | IP67 | |
Genel Veriler
| Boyutlar | Ø4 / U = 30,2mm | |
| Çalışma sıcaklığı | -25°C…+70°C | |
| Mekanik Koruma | IP67 | |
